分離槽付き浮上物回収装置 ADBシリーズ



分離槽付き浮上物回収装置 ADBシリーズのカタログはこちら

カタログダウンロード
  ※カタログダウンロードには会員登録が必要です。




電気工事不要。防爆エリアや簡易ろ過に最適

分離槽付き浮上物回収装置ADB型は、ダイヤフラムポンプと油水分離槽を組み合わせた、エア駆動式の比重式分離ユニットです。

 特徴・仕様



▶自吸運転が可能

呼び水無しに、ピット槽からの吸上げも可能です。

▶空運転が可能

泡や浮上物の回収で、気体の含有率が高い場合にも対応できます。また、水面の変動が激しい箇所でも浮上油・浮上物の回収分離ができます。

▶研磨性の液にも使用可能

ダイヤフラムでの送液なので、研磨性スラリー液にも対応できます。

▶電気工事不要・省スペース

電気工事が不要で、圧縮エアがあれば何処でもご使用できます。また、ピット300×200×H70のサイズから回収分離ができます。



ADDこちら







簡単設置で試運転調整不要です

リターンバルブ

分離槽の液面高さを調整することで、浮上物を排出量を調整します。

バルブ全開状態で運転を開始し、浮上物が十分に堆積した後でも、浮上物排出口の高さまで、液面確保が出来ない場合にバルブを絞って、液面を上げてください。
点検口

配管内の汚れ具合を点検します。

常に液が流れるため、閉塞する事はございませんが、全体の汚れ具合の目安として、ご確認頂けます。
  排出口(VP40A)

分離槽の液面差により浮上物のみが排出されます。

ペール缶等で、直接受けるように設定しておりますが、お客様のご都合に合わせて配管を接続して頂けます。
エア接続口(Φ10)

本器のエアの接続には、停止時にポンプ内圧が下がる仕様の、3方バルブを使用しています。

エア駆動ポンプの始動時には、瞬間的に高い起動圧力が必要となりますので、ポンプのON/OFFは、必ず3方バルブをご使用ください。また、ポンプの再起動が不安定な場合は、起動圧力不足の可能性がございます。設定圧力を高めてご使用ください。

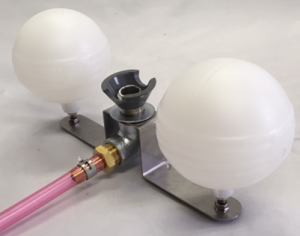

  浮上物回収スキマー

浮き球により、液面高さを一定に保ちながら、浮上物を吸い込みます。

大きな切子等を吸い込んだ場合は、内部に溜まりますので、点検・清掃してください。ホースニップルとのネジ部は、接着・固定せずに、自由に遊びが有る状態でご使用ください。
Y型ストレーナー

浮上物回収口から、入り込んだ切子を、回収します。

ポンプの動作が遅くなった場合は、ストレーナーの目詰まりの可能がありますので、点検・清掃を実施してください。









その他のアプリケーション

■回収と同時にろ過も出来る簡易エア式回収ろ過装置。 詳細はコチラ

■水面浮上物の循環回収はポンプスキマーで対応出来ます。浮上油回収スキマーはコチラ
